Coulissant Florencia
Profilés et accessoires pour la fabrication de fenêtre et porte fenêtre coulissante 2, 3 et 4 vantaux d’un vitrage de 5mm 24mm, max hauteur 3000mm possibilité de combinaison avec la série 500
Profilés aluminium
Tous les profilés constituant la gamme ALUKA sont obtenus par filage à la presse. Ils sont réalisés en alliages d’aluminium N 6060, qualité bâtiment, normalisé garantissant l’absence d’impureté.
Protection des profilés
Par anodisation chimique bénéficiant du label « QUALANOD, EWAA, EURAS », teinte naturelle et bronze
Par thermolaquage polyester teinte RAL, l’épaisseur minimum de la laque est de 60 microns pour les surfaces continuellement visibles
Concept produit

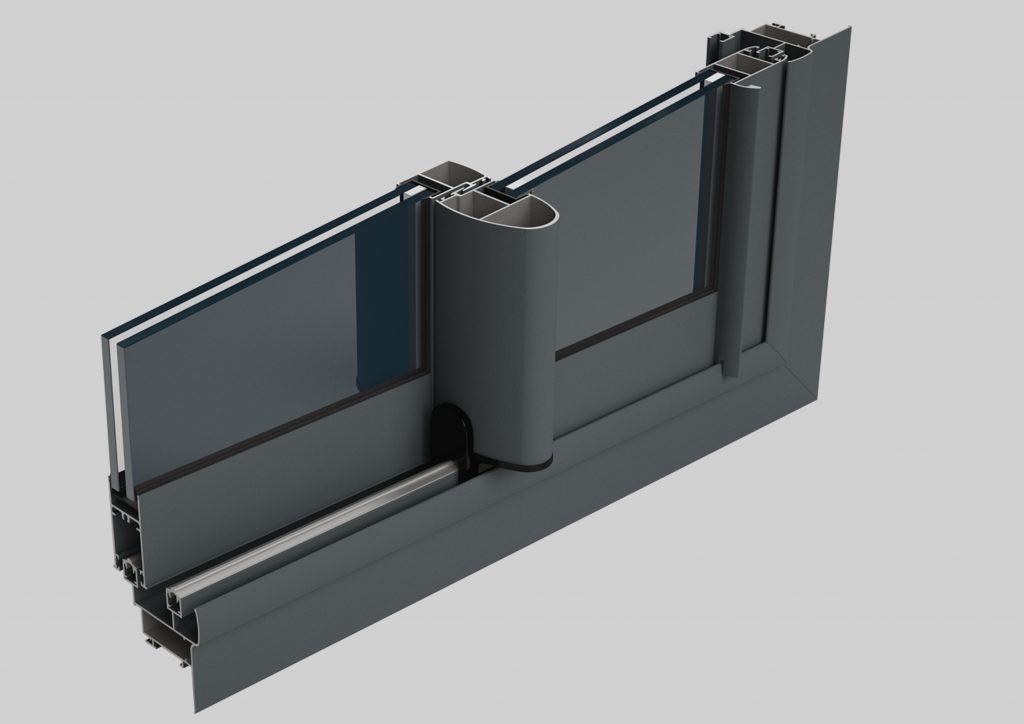

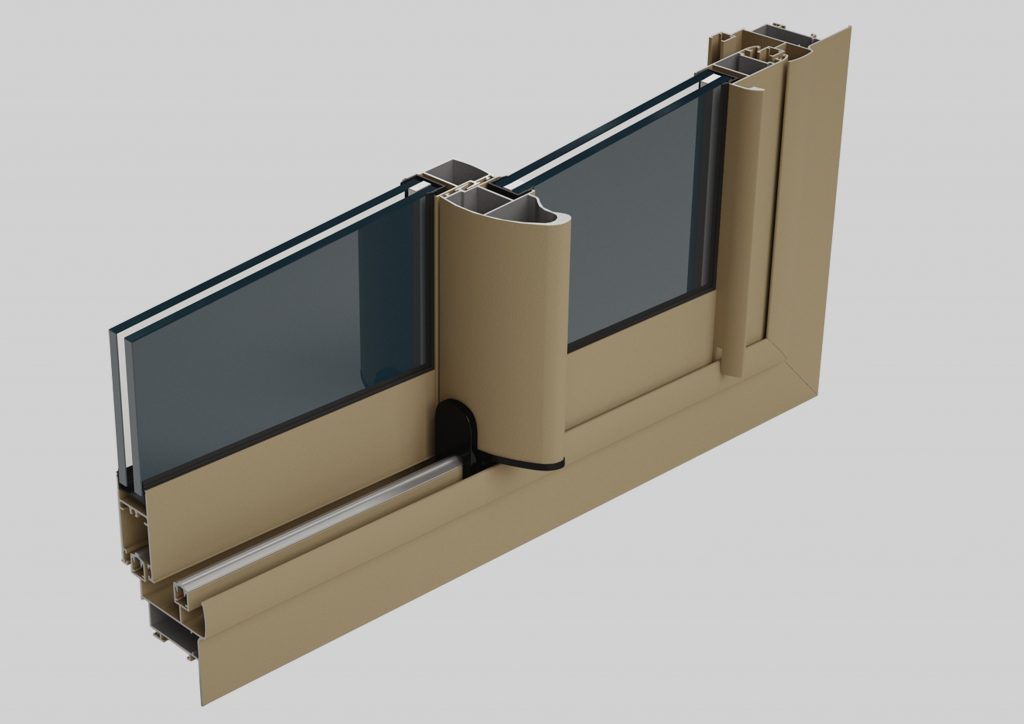

Profilés en aluminium permettant la fabrication des châssis coulissants de type 2, 3 et 4 vantaux sur 2 ou 3 rails.
Dormants
- Tubulaires de forme droite sur l’extérieur et arrondie à l’intérieur avec la possibilité de clipper une bavette de 36,6 mm et des couvres joints de 31,6 ou 44mm
- Assemblage en coupe d’onglet, son profil a une largeur de 76mm et une hauteur de 70mm
- Base de 45mm avec la possibilité de l’adapter à un châssis fixe par un profil H de liaison
- Rail ouvert permettant l’insertion de la gâche
- Chemin de roulement de forme arrondi permettant une meilleure stabilité de coulissage
- Drainage des eaux invisibles de l’extérieur
Ouvrants
- Latéraux d’une section tubulaire avec une profondeur de 27,8mm permettant l’insertion de certains verrous de grandes dimensions, avec une vue d’aluminium de 54 à 56mm. Simples ou renforcés suivant la dimension et l’exposition de l’ouvrage
- Centraux d’une section tubulaire avec une vue d’aluminium de 42mm de forme arrondie ou carré, disponibles en version simple ou renforcé suivant la dimension et l’exposition de l’ouvrage
- Les traverses permettant le montage en coupe droite par vis inox et sans usinage
- Les vis sont vissés dans les alvéovis de la traverse
- Traverse basse et haute avec une hauteur de 56,9mm
- Possibilité d’intégrer une traverse intermédiaire de 56mm
Etanchéité
- L’étanchéité entre les différents profilés est assurée par joints brosses à film plastique intégré
- Brosse d’étanchéité centrale
- Jeu minimal au moment d’accrochement des montants chicane
Vitrage
- De 6 à 24mm, montage en portefeuille avec joint en EPDM
- Hauteur de feuillure 14,7mm
- Garniture d’étanchéité conforme au DTU 39
Chariots de roulement
- Galets de 24,6mm sur roulement à bille ou à aiguilles
- Galets simples ou doubles réglables ou non, montage par vis pression
- Démontage aisé suivant la norme 24.301
- Les charges maximum de vitrage admissibles sont de 130 à 150kg par vantail suivant la configuration retenue
Fermetures
- 1 point de fermeture par coquille simple ou double avec possibilité de fermeture à clefs par l’extérieur
- Serrure 2 points ou 3 points suivant la hauteur du vantail (en option)
- 1 poignée papillon aux formes arrondies alliant esthétique et fonctionnalité
- Bloc serrure universel avec le choix de faces avant, arrière et de poignées
